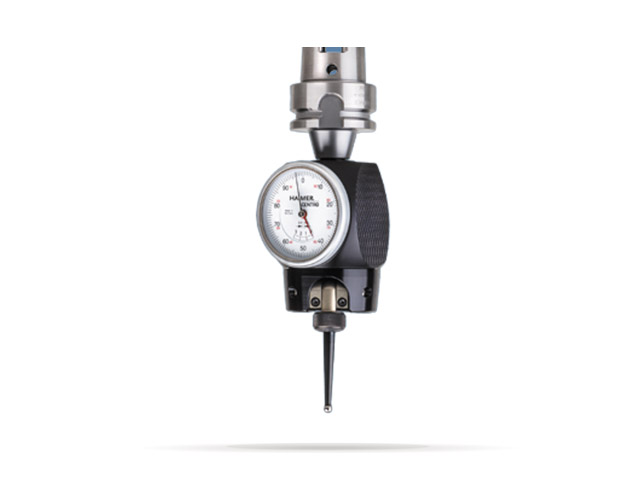

Haimer Entegre Adaptörlü Centro 3D Sensör

Entegre Adaptörlü Eş Eksen Gösterge Centro 3D Sensör

HAIMER Centro, deliklerin ve şaftların merkezlenmesine olanak sağlayan hassas ve çok amaçlı eş eksen göstergesine sahip bir ölçüm cihazıdır.

Delikleri ve şaftları hızlı ve hassas bir biçimde merkezler

Centro takım tutucunun içerisine kenetlenir ve aranılan eksene en yakın pozisyona geçer. Prob ucu ayarlanabilir ve tüm yüzey boyunca delik veya şafta temas eder.

Kadran göstergesi her zaman görüş alanı içerisindedir. Düşük rpm değeri ile prob ucu delik veya şaft boyunca kayarcasına hareket eder.

Prob ucunun hareketi kadran göstergesine transfer edilir. Bir anten yardımı ile, Centro kendi etrafında dönmez ve görüş alanı içerisinde kalır.

Centro yardımı ile, deliklerin ve şaftların eksenlerini güvenilir bir şekilde bulabilirsiniz.

İş mili deliğin ya da şaftın merkezinin dışarısında olduğu sürece, kadran göstergesinin ibreleri hareket halinde kalır. Makinadaki x- ve y- ekseninin pozisyonunun değiştirilmesi ile,iş mili ve iş parçasının eksenini birbiri ile örtüştürebilirsiniz.

Entegre Adaptörlü Centro 3D Sensör Avantajları

• İş parçasının iş miline uyguladığı eksenel salgıyı kontrol eder.
• Takım tutucu ve iş milinin salgı değeri hatalarının kompanze eder. Ayarlamaya gerek duyulmaz.
• Daha uzun mesafelerde bile kadran göstergesinin olağanüstü boyutu, işinizin tamamlanmasına yardımcı olur.
• Değiştirilebilen prob uçları.

Lütfen dikkate alınız: Belirtilen ölçüm değeri olan 0.01 mm sadece HAIMER prob uçları kullanıldığında geçerlidir.

Paket içerisine dahil olanlar: Centro entegre edilmiş adaptör ile, düz prob ucu Ø 5 mm.

Söz konusu teknik bilgilerin önceden bildirilmeksizin değişim hakkı saklıdır.

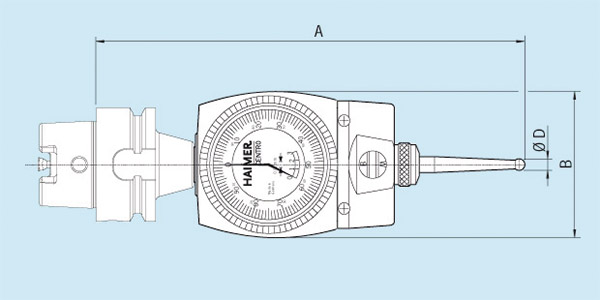

Entegre Adaptörlü Centro 3D Sensör Teknik Çizim
