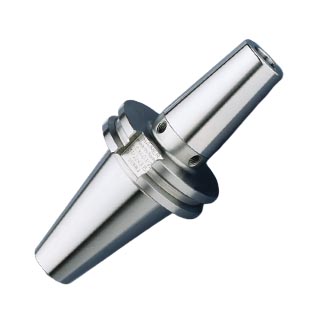

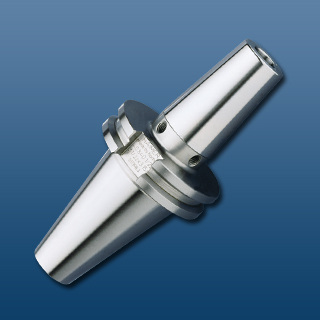

Haimer Short Chuck SK 40
- 25.000 dev/dk için G2,5 değerinde balansı alınmıştır (veya balanssızlık < 1gmm).
- Tüm işlevsel yüzeylerin balansı alınmıştır.
- DIN’den daha hassas.
Availability:
Stokta
200,00 ₺
Stokta
Shrink Fit Tutucu Standart Versiyon DIN 69871 · SK40
Tüm yüksek performanslı indüktif shrink makinalarına uygun shrink fit takım tutucular.
Konik SK40 ile form ADB DIN 69871 ile.Form ADB anlamı: Merkezden soğutma verme ve yandan soğutma verme için alın yüzeyinde gerektiğinde kapatılabilen kanallar.
- Isıya dayanıklı sıcak iş çeliği.
- Sertleştirilmiş 54 – 2 HRC.
- HSS ve solid karbür takımlar için.
- Sap toleransı h6.
- Balans vidaları ile balans alabilmek için vida delikleri ile.
- Cool Jet ile soğutma ilave olarak ücretlendirilir.
- Cool Flash ile soğutma ilave olarak ücretlendirilir.
- Teslimata dahil: Dayama vidası ile.
Teknik bilgileri önceden bildirilmeksizin değiştirme hakkımız saklıdır.
Standart versiyon, DIN 69882-8’e benzer.
Haimer Short Chuck SK 40’ın En önemli özellikleri
- Yüksek ölçme hassasiyeti (< 0,003 mm).
- Kenetleme formu sayesinde yüksek tork sağlar.
- Kısa ağızlama boşluğu.
- Dinamik form: uzun tutucuların şaftı kuvvetlendirilmiştir.
- İstenildiğinde Cool Jet sistemi ile donatılabilme.
- Vidalar yardımı ile balansının alınabilmesi için vida delikli tutucular.
Cool Jet (opsiyonal)
- Soğutma sıvısını dışa yönlendiren kanallar optimize edilmiştir.
- Soğutma sıvısı doğrudan kesme kenarına erişir.
- %100 uzatılmış takım ömrü.
- Daha güvenli ve verimli işlem.
- Kesici takım üzerine talaşların yapışması engellenir.
- Şaft çapı 6mm’dan itibaren Cool Jet ile donatabilme imkanı.
Cool Flash (opsiyonal)
- Soğutma sıvısını dışa yönlendiren kanallar ile birlikte optimize edilmiş olan soğutma delikleri.
- Soğutma sıvısı doğrudan kesme kenarına erişir.
- %100 uzatılmış takım ömrü.
- Yüksek devirli kesmeler için çok uygundur.
- Mükemmel salgı değeri! Fazladan balansa sebep olmaz! Tutucu geometrisini değiştirmez!
- Şaft çapı 6 – 25 mm için uygun.

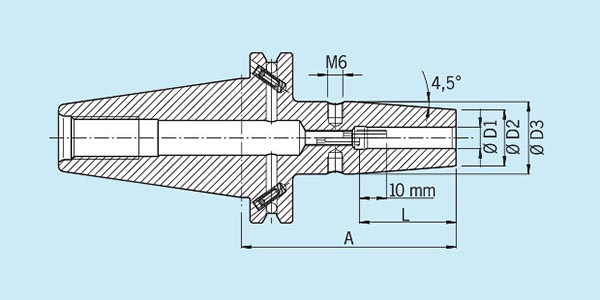

Haimer Short Chuck SK 40 Teknik Çizim
| Marka |
|---|
Teknik Özellikler
| Şaft | SK 40 |
| Sıkıştırma Çapı | 20 mm |
| Çıkıntı Uzunluğu | 120 mm |
| Şekil | AD/AF |
| Dış Çap | 49.5 mm |
| Konik Çap | 28 mm |
| Sıkıştırma Derinliği | 51 mm |
| Maks. Ayar Hareketi | 10 mm |
| Soğutma Sıvısı Besleme | Evet |
| Diş İçin Uygun | M16 x 1 |
| Lamalar Boyunca Genişlik | 5 mm |
| Dengeleme kalitesi | 25.000 devir / dakikada G 2.5 |
| Eş Merkezlilik Toleransı | 0,003 mm |
| Brüt ağırlık | 1.400 kg |
